08 November

COLLINS 32S-3 の修理ができた。

2019年にヤフオクで落札した受信機75S-3B の相方送信機32S-3 もヤフオクで落札しました。電源自作512F-2もどきもあるので早速動作させてみました。ところがPTTで送信するとパワー計では80〜100Wぐらいでるのですが、CW（マイクないのでSSB未確認）でVOXがうまく動作しません。推奨リキャップをして見ましたがだめでした。キーイング回路、VOX回路、低周波増幅回路、電源回路、など疑ってみましたが、ついにTONE-OSC回路が動作していないことが判明しました。



推奨リキャップ






32S-3 修理の詳細
PR
26 April

IC-290の７セグLEDディスプレイの視認性の向上





室内なので薄ら読めますが、白昼の屋外であれば私のような色覚障碍がある者には全く読めません。IC290HにはグリーンのLEDが使用され視認性が良いと思われますがTLG313の入手は困難です。

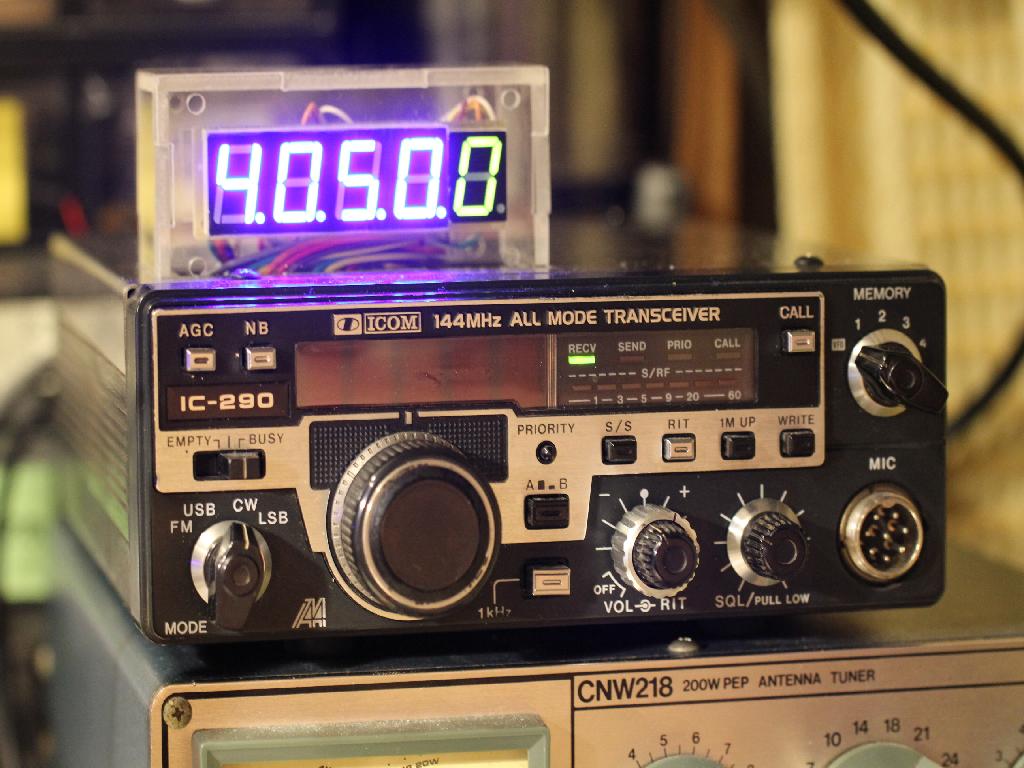

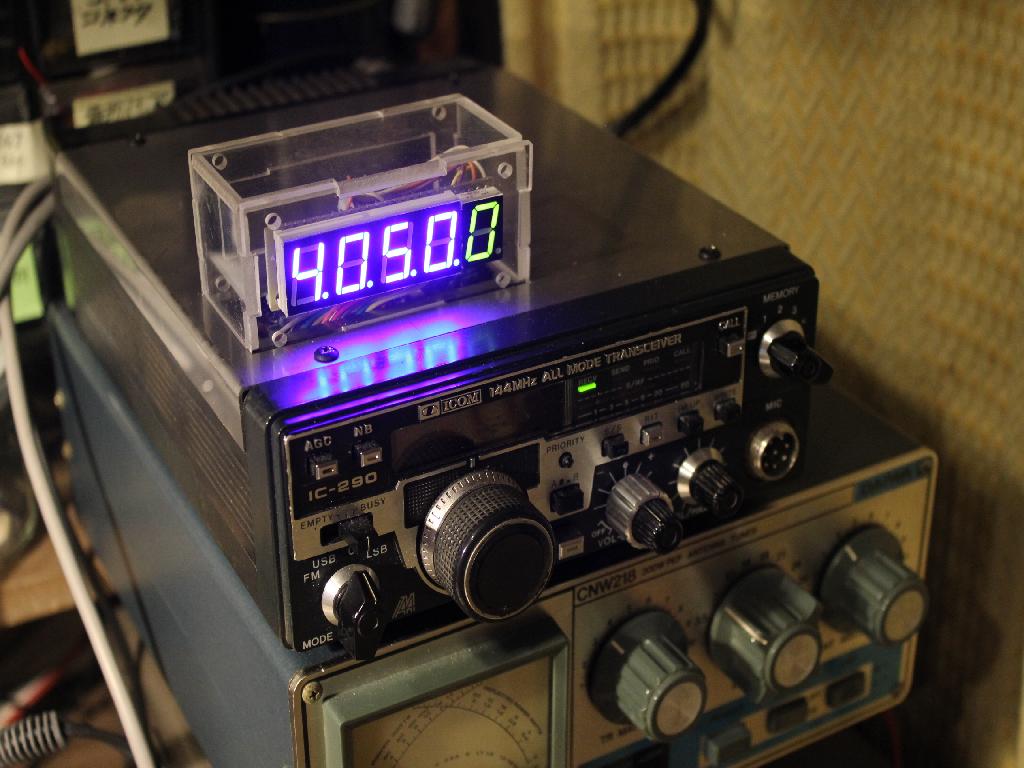

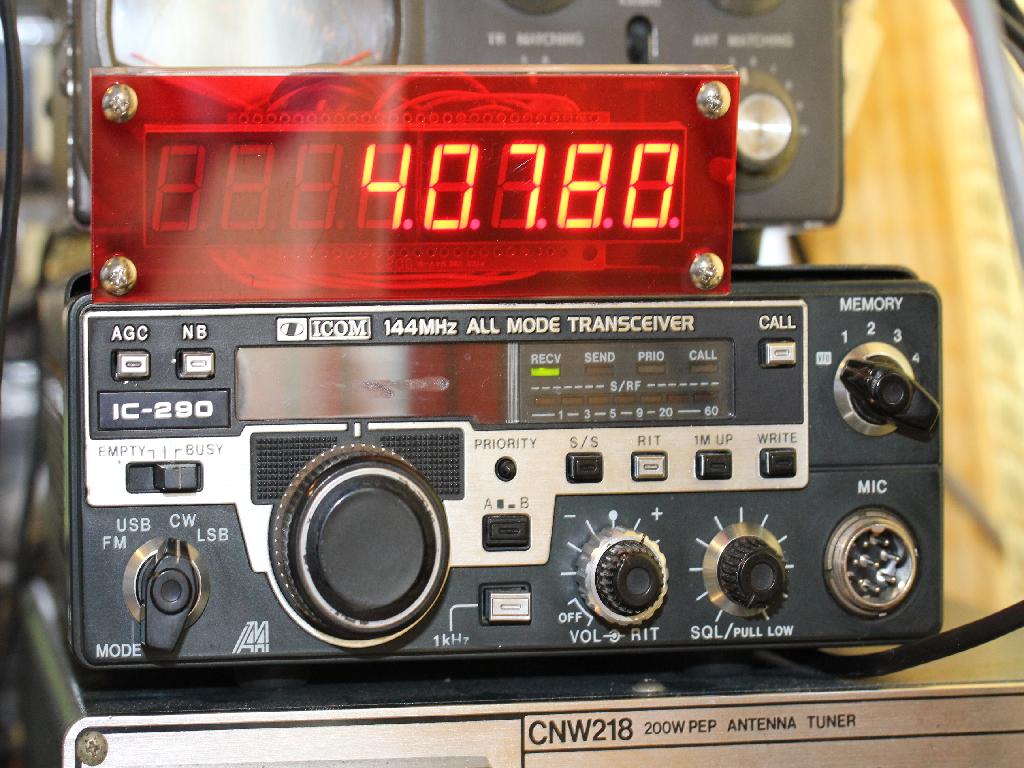

そこで、外部に後期度の大形7セグLEDを取り付けて周波数の視認性の向上を図りました。

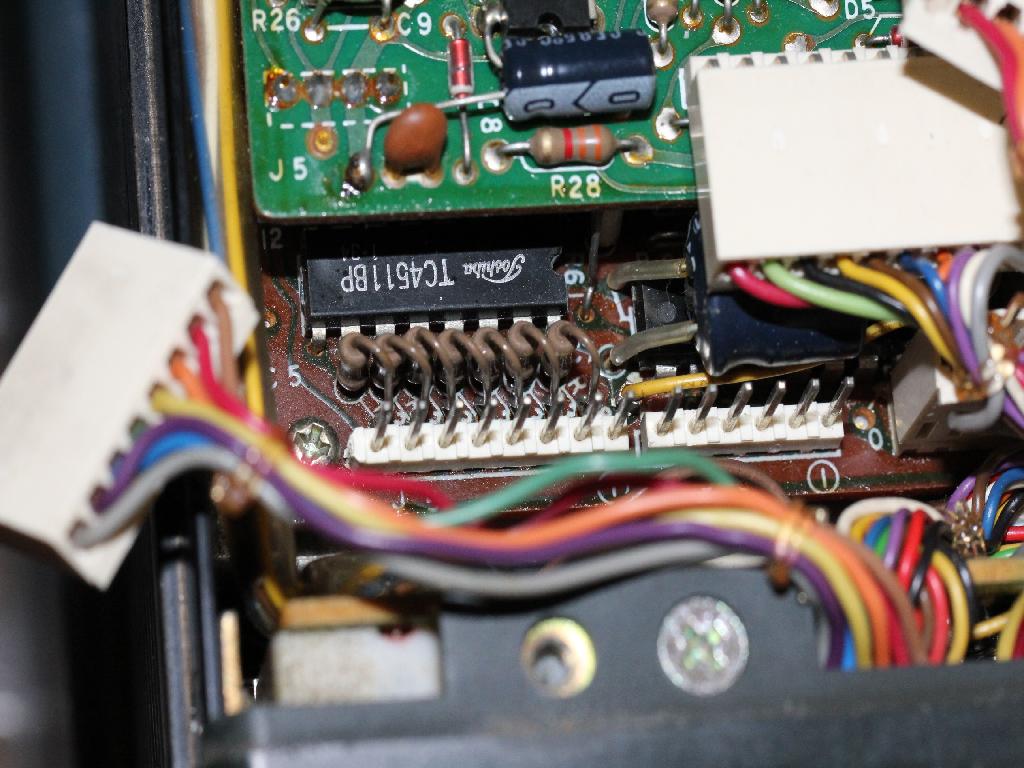

7セグデコーダ４５１１なのでカソードコモンの７セグLEDを使います。


手持ちの高輝度あかLEDを使用しましたが十分視認できます。今後高輝度青色のLEDに変更します。
